ZW20Y-12看门狗断路器是ZW20-12柱上真空断路器、FZW28F-12户外分界真空负荷开关两种产品改进的***产品，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12型免维护负荷开关，成熟的不锈钢箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。该产品采用真空灭弧、SF6气体作绝缘介质。断路器还可与隔离开关组成组合断路器，可配置智能控制器，自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器，是柱上断路器的佳品。

本断路器还具有强大的电力看门狗功能，替代了FZW28F-12户外分界真空负荷开关所有功能，该产品真正的实现了电力看门狗，成为电力市场的独具之佳作。

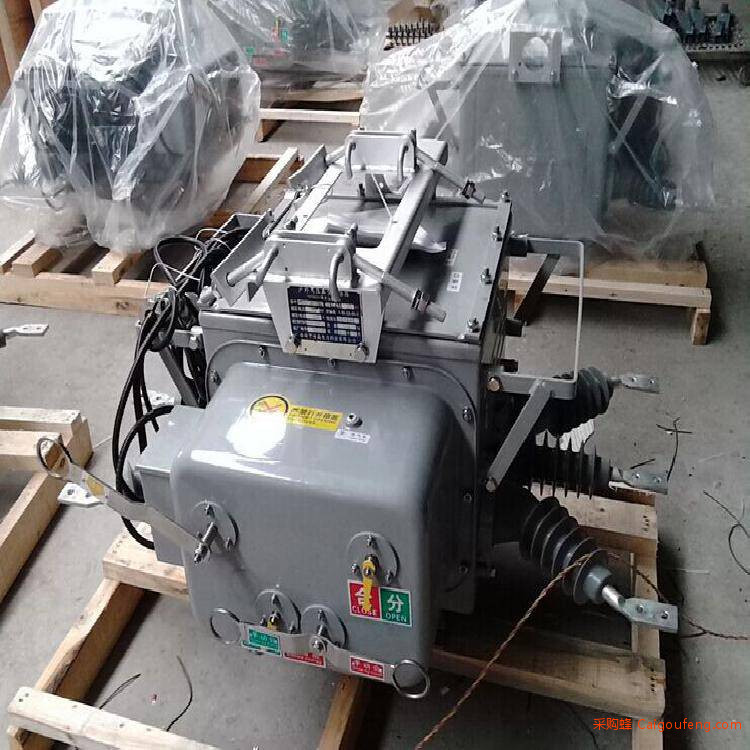

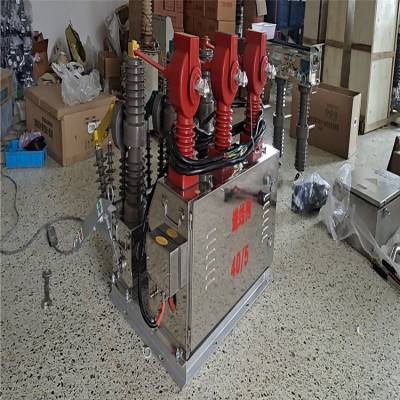

ZW20Y-12产品图片

ZW20Y-12产品特点

1、 城、农网改造的理想设备：

可与控制器配套实现遥控、遥测和遥调，实现四遥功能；

2、 操作灵活、方便：

  本产品为电动储能，电动合分，同时具有手动储能，手动分合，并能近距离或远距离遥控操作。

3、 开断***：

  开断短路电流20kA达30次。

4、 操作功率小，可靠性高：

  全新设计的小型电动弹簧机构，机件数目和操作功（约30W左右）都降低到***水平。

5、 具有免维护特性：

  断路器主回路及二次元器件、操作机构均密封在SF6气体（零表压）中，不受外界环境影响。

6、 密封***：

  采用成熟的密封结构技术，密封***。

7、 ***的进出线方式：

  采用硅橡胶套管，使接线端子之间绝缘距离充裕，外界绝缘性优良。

8、 使用安全：

  在箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄露出来。

ZW20Y-12使用的环境条件

⑴ 海拔高度不超过3000m；

⑵ 周围空气温度-40℃～+40℃；日温差：25℃

⑶ 风速不大于35m/s；

⑷ 无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、减或浓烟等）和剧烈震动的场所。

注：超以上使用条件请联系制造商。

ZW20Y-12主要技术参数

3.1主要技术参数（表-1）

序号    项       目                             单 位    数   值

01     额定电压                                 kV       12

02     额定频率                                 Hz       50

03     额定电流                                 A        630、1000

04     额定短路开断电流                         kA       12.2、16、20、25

05     额定峰值耐受电流（峰值）                 kA       31.5、40、50、63

06     额定短时耐受电流（4S）                   kA       12.5、16、20、25

07     额定短路关合电流（峰值）                 kA       31.5、40、50、63

08     机械寿命                                 次       10000

09     额定电流开断次数                         次       10000

10     额定短路开断电流开断次数                 次       30

11     工频耐压（1min）：相间、断口/对地         kV       42/49

12     雷电冲击耐受电压（峰值）相间、断口/对地  kV          75/85

13     二次回路1min工频耐压                    kV       2

14     净重                                     kg       140

3.2机械特性参数（表-2）

序号    项       目                             单 位    数   值

01     触头开距                                 Mm

02     触头超行程                               Mm

03     分闸速度                                 m/s      1.2±0.2

04     合闸速度                                 m/s      0.6±0.2

05     触头合闸弹跳时间                         ms       ≤2

06     相间中心距离                             mm       135±1.5

07     外部带电空气绝缘距离                     mm       240±2

08     外部爬电比距                             cm/kV    3.8

09     三相分闸不同期性                         ms       ≤2

10     各相导电回路电阻                         μΩ     ≤150

11     合闸时间                                 ms       ≤45

12     分闸时间                                 ms       ≤45

13     储能电动机额定功率                       W        ≯40

14     储能电动机额定电压                       V        AC220

15     额定合闸操作电压                         V        AC220

16     /***合闸操作电压                    V        AC264/143

17     额定分闸操作电压                         V        AC220

18     /***分闸操作电压                    V        AC264/143

19     /***电动机电压                      V        AC264/187

20      SF6气体额定压力（表压）                  MPa      “0”

电压互感器、电流互感器配置

本产品由用户提供的低压AC/DC220V（110V）电源或直接由架空线路接至互压互感器（外置）输出AC220V（110V）的二次电压作为操作电源。并可内置电流互感器，其标准配置为二个，作为保护用，***多可装6只（一组作计量用，一组作保护用），计量为0.5级以上时，变比为200/5、400/5、630/5。
